Craftbeerpi

Unread post by Nicolas R »

Voila comme on pollue un peu l'autre post et que j'ai eu 2-3 questions je fais un post pour discuter du logiciel craftbeerpi et du matériel qui va avec.
Tout d'abord c'est quoi craftbeerpi?
c'est un logiciel qui permet d'automatiser les processus de brassage et de fermentation.
Ca s'installe sur un raspberry Pi sur lequel on aura préalablement installé une distribution raspbian.
ensuite via un terminal entrer quelques commandes et l'installation est finie.
Une fois installé on a plus qu'a entrer dans un navigateur l'adresse ip du raspberry avec le port:5000 ça ressemble à ça chez moi: http://192.168.0.116:5000 et on a accès à l'interface web craftbeerpi.

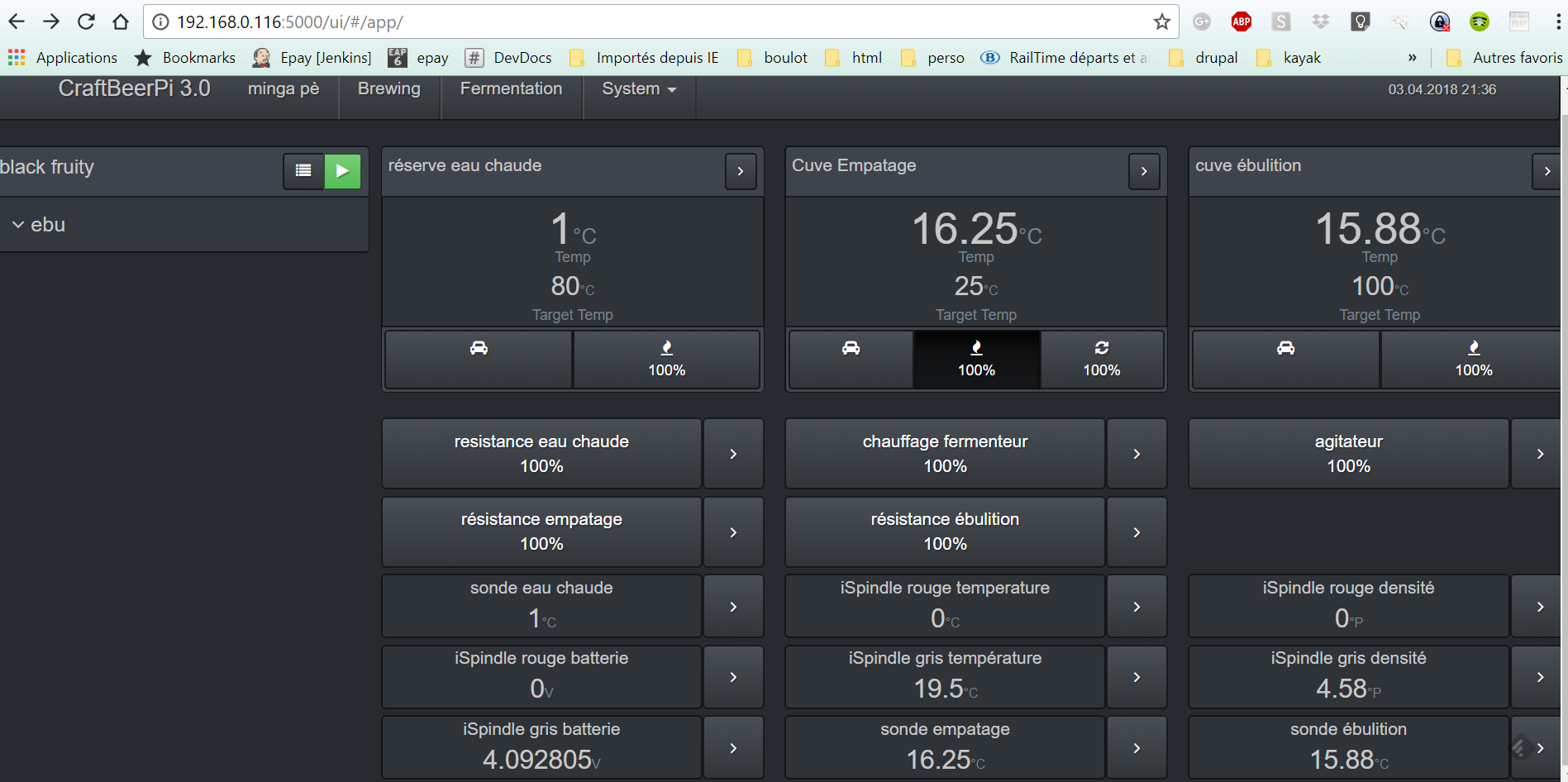

CraftBeerPi 3.0.png
Ensuite vient la configuration du matériel, il faut aller dans l'onglet hardware et y entrer tout son matériel, ça prend 5 minutes à comprendre puis ça va tout seul. il faut d'abord ajouter des sensos (sondes, ispindle) et des actors (résistance, pompes, mélangeur, frigo, ...) et ensuite les lier à des cuves ou des fermenteur.

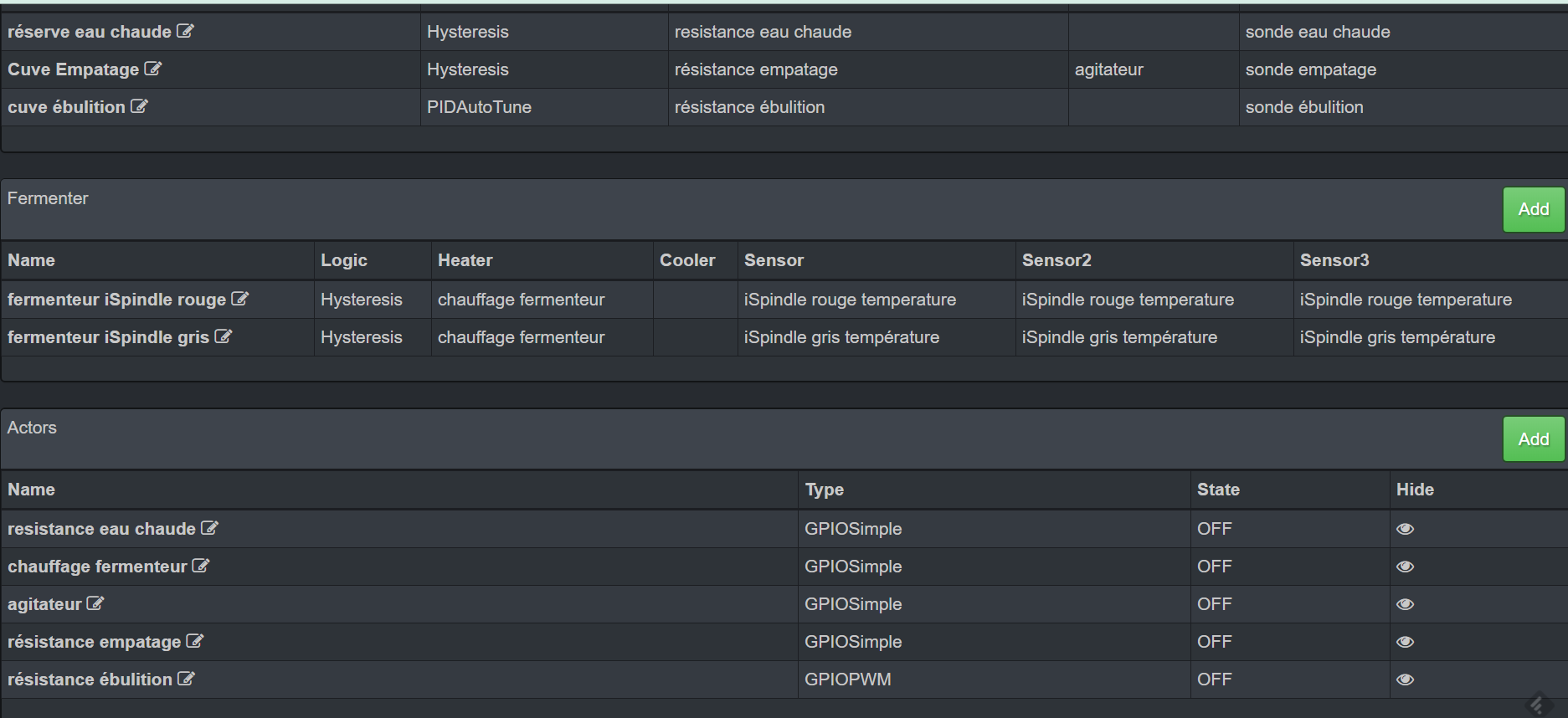

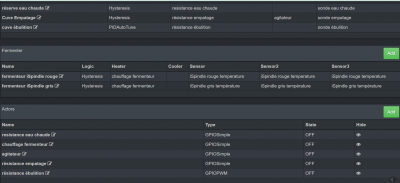

CraftBeerPi 3.0 hardware.png
Et après ça c'est tout niveau software, on peut revenir sur l'écran d'acceuil et on a accès à toutes les données, on peux également lancer les acteurs en un simple clic ou mettre des target de t° et laisser le logiciel lancer et couper lui même les acteurs. on peut créer des step (empatage, paliers de t°, ébu) à l'avance pour que tout s'enchaine tout seul.

on peut avoir une vue plus détaillée de nos fermenteurs aussi dans l'onglet fermentation

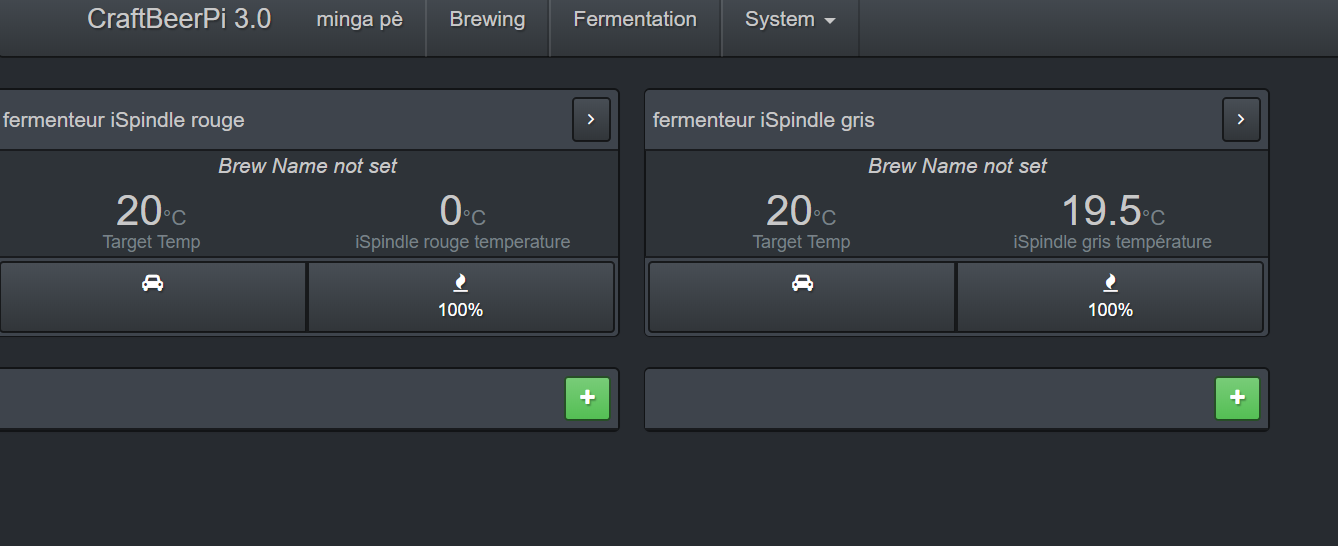

CraftBeerPi 3.0 fermentation.png
voila pour la partie software.

Bien sur ça ne sert à rien d'avoir fait tout ça si le matériel ne suit pas. Il est possible a priori de gérer des electrovannes gaz mais ça semble compliqué, raison pour laquelle j'ai laissé tombé et je suis parti sur du full électrique.
Je suis parti sur 1 cuve 30L eau chaude et 2 cuves 50L empatage et ebu le tout en gravitaire.

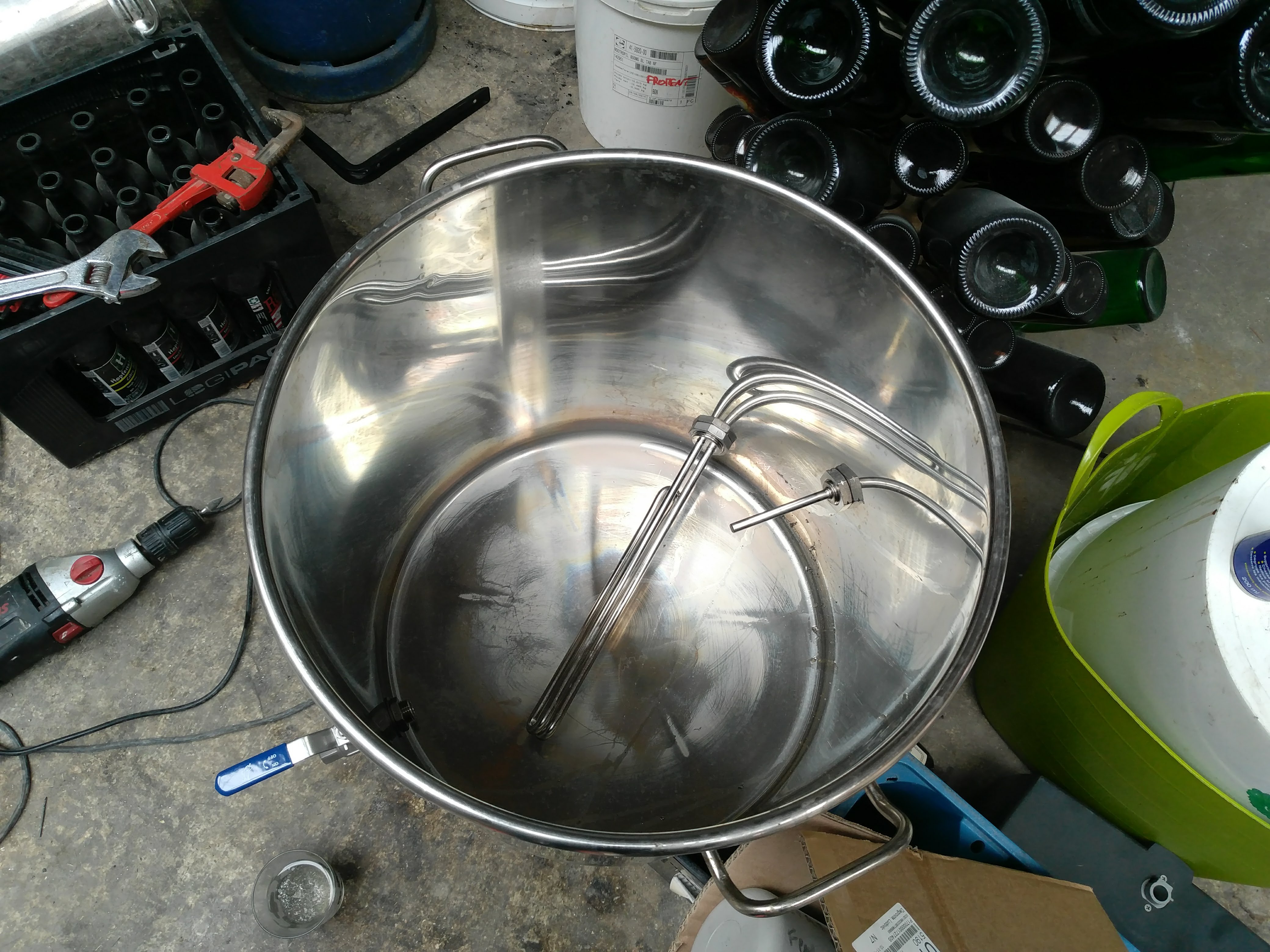

chacune des cuve est équipée d'une résistance, 2,5kw eau chaude et 3,5kw les 2 autres. d'un doigt de gant inox de 10cm pour sonde de 6mm de diamètre et donc d'une sonde de T° Ds18b20

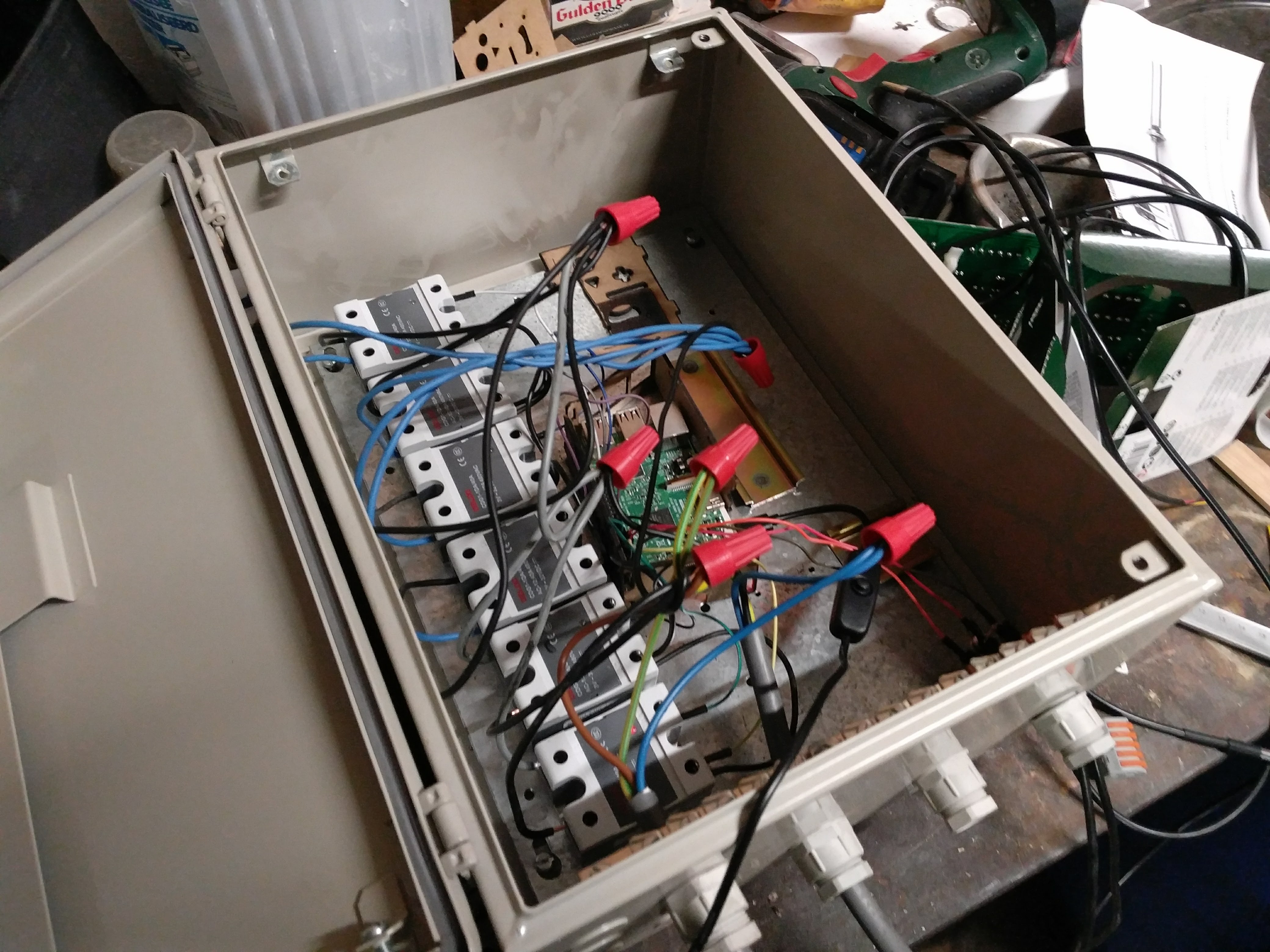

pour controler tout ca il faut également évidemment 1 raspberry, une alimentation pour le raspberry, des cables connecteur pour les GPIO du raspberry , des relais ssr (autant qu'il y a d'actors à controler) et de matériel électrique comme des cables des prises des sucres en fonction de comment vous voulez cabler ça.
Pour le cablage c'est très bien expliqué sur le site de craftbeerpi je ne ferais pas mieux.
http://web.craftbeerpi.com/

au niveau des achats, j'ai pris:
- cuves bergland récupérées
- raspberry récupéré
- résistances --> https://www.microbrassage.com/produits/ ... e-montage/
- ssr --> https://www.microbrassage.com/produits/ ... e-ssr-40a/
- sondes ds18b20 (important ça ne marche pas avec d'autres types de sondes) --> https://www.amazon.fr/gp/product/B00OPP ... UTF8&psc=1
- cables gpio --> https://www.amazon.fr/gp/product/B01LVV ... UTF8&psc=1
- alimentation raspberry --> https://www.amazon.fr/gp/product/B01NBU ... UTF8&psc=1
- doigts de gants --> http://www.thermatec-shop.fr/index.php? ... nte-100_mm
+ l'écrou inox qui va avec en bas de page
--> je pense qu'il y a moyen de trouver moins cher chez homebrewshop


Voila en gros j'oublie peut être quelques trucs mais je pense être relativement complet.

Pour la gestion de la fermentation, un gros plus qui m'a dirigé vers le choix de craftbeerpi c'est qu'il y a un plugin pour l'ispindle (un genre de desinètre-thermometre immergé) qui permet de gérer la fermentation de façon ultra précise sans avoir jamais à ouvrir le seau. ça fonctionne comme le tilt sauf que c'est un projet open source et à faire sois même et donc 10 fois moins cher.
https://tilthydrometer.com/

Mais cette partie la fera l'objet d'un nouveau post car ca mérite d'être expliqué plus en détail.
You do not have the required permissions to view the files attached to this post.

Didier
Posts: 1926
Joined: Thu Jul 21, 2016 6:52 pm
Location: Besonrieux

Re: Craftbeerpi

Unread post by Didier »

automatiser, c'est vite dit, je n'ai encore rien vu pour ouvrir les robinets pour les transferts entre cuves :) :) :)

C'est top ton système! jsuis fan

User avatar
MaxD
Posts: 592
Joined: Tue Feb 21, 2017 11:24 am
Location: Mons

Re: Craftbeerpi

Unread post by MaxD »

Merci Nico , ça donne envie :D

User avatar
Nicolas R
Posts: 1735
Joined: Thu Jun 16, 2016 10:58 pm
Location: La Louvière

Re: Craftbeerpi

Unread post by Nicolas R »

Didier wrote:automatiser, c'est vite dit, je n'ai encore rien vu pour ouvrir les robinets pour les transferts entre cuves :) :) :)

C'est top ton système! jsuis fan
Effectivement je ne suis pas allé jusqu'aux électrovannes, j'y avais pensé au début mais c'est bcp de bazar pour pas grand chose :)

User avatar
Christophe
Posts: 437
Joined: Mon Nov 06, 2017 10:32 am
Location: Luxembourg, Mersch
Contact:

Re: Craftbeerpi

Unread post by Christophe »

merci beaucoup pour partager Nicolas.
ca a beaucoup aider
aka minimaliste

User avatar
Christophe
Posts: 437
Joined: Mon Nov 06, 2017 10:32 am
Location: Luxembourg, Mersch
Contact:

Re: Craftbeerpi

Unread post by Christophe »

par contre est-ce qu'on peut utiliser ce meanwellhttps://store.brewpi.com/temperature-co ... 24w-12v-2a pour alimenter le rhaspberry?
aka minimaliste

User avatar
Nicolas R
Posts: 1735
Joined: Thu Jun 16, 2016 10:58 pm
Location: La Louvière

Re: Craftbeerpi

Unread post by Nicolas R »

Christophe wrote:par contre est-ce qu'on peut utiliser ce meanwellhttps://store.brewpi.com/temperature-co ... 24w-12v-2a pour alimenter le rhaspberry?
Le raspberry est alimenté en entrée avec du 5V et ici ton transfo donne du 12V donc je dirais que non mais je ne suis pas très bon en électricité donc je peux me tromper.

User avatar
Christophe
Posts: 437
Joined: Mon Nov 06, 2017 10:32 am
Location: Luxembourg, Mersch
Contact:

Re: Craftbeerpi

Unread post by Christophe »

il faudra fair plus de recherches de ma part.
merci
aka minimaliste

User avatar
Christophe
Posts: 437
Joined: Mon Nov 06, 2017 10:32 am
Location: Luxembourg, Mersch
Contact:

Re: Craftbeerpi

Unread post by Christophe »

quelle cable on utilise ?
1.5 mm ou 2.5 mm
aka minimaliste

User avatar
Nicolas R
Posts: 1735
Joined: Thu Jun 16, 2016 10:58 pm
Location: La Louvière

Re: Craftbeerpi

Unread post by Nicolas R »

tout dépend de la puissance des résistances, moi j'ai mis du 2.5mm pour des résistances de 3500W
